엄밀한 인쇄 회로 기판을 위한 자동적인 압축 공기를 넣은 CNC PCB 대패

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	YUSH
인증:	CE,ROHS, FCC
모델 번호:	YSV-5A

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	business negotiation
포장 세부 사항:	Plywooden 케이스
배달 시간:	5-10 일
지불 조건:	공장도의. FOB
공급 능력:	1000 고정되는 /week

접촉

상세 제품 설명

모터는 보호합니다:	저전압 방지 기능, 과열, 과부담을 가지고 있습니다	정확성을 줄이기:	0.1 밀리미터
PCB 사이즈 (최대):	322mm*322mm	위치결정 반복성:	0.001 밀리미터
비젼 시스템:	CCD AOTU 벌충	컴퓨터:	(RMC-8401/6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU(S)/1G DDR / 80G)
축:	50000rpm/min	절단의 정확성:	0.01 밀리미터
하이 라이트:	PCB 경로 지정기 , PCB 분리기 기계

경성 인쇄 회로 기판을 위한 자동 공기 CNC PCB 라우터

기계 부품 목록

I. 하드웨어
축	샛별 축과 인버터
CCD	소니 520 라인 산업적 카메라
렌즈	컴퓨터 EX2C
스크루	TBI 정밀 지면 볼 스크류 수입
가이드	수입된 선형 가이드 레일을 넓히는 HIWIN
모터	지아바오 LCF 시리즈
입출력 CONTRONL 카드	HFC PCI-9074
운전 CONTRONL 카드	HFC PCI-9074
입출력은 카드를 냅니다	PCI-9074-64pcs/-38pcs
정적 정화	STATIC-ST401A 시리즈
컴퓨터	(RMC-8401/6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU/1GDDR / 80G)
머신 인터페이스	AOC LCD17 ", 로지텍 마우스
2. 소프트웨어
제어 시스템	윈도우 XP 전문적 (Service3,v.3244)
작동 GUI	중국 윈도우 XP
프로그램 편집	인라인
비젼 시스템	CCD AOTU 벌충
제어 시스템	Ｆ 1.0.2 버전

성능 파라미터

작업복
차원(WDH)	1220mm1450mm1420mm
중량	550KG
높이 오프셋	60~110mm
조종자
전동기형	지아바오 시리즈
위치결정 반복성	0.001 밀리미터
지역(최대)로 일하는 주축	680mm360mm50mm
작업장
PCB 정착	표준, 전문화
PCB 로딩 / 언로딩	설명서
PCB 사이즈 (최대)	322mm*322mm
PCB 두께 (최대)	5 밀리미터
픽스처링
강성 픽스처링	표준
정착시키는 정착	기계류
스핀들 모터
힘	400W
축	50000rpm/min
보호하세요	본인 / 풍랭
변화 커터	전문화
라우팅 기능
커팅 스피드 (최대.)	100 밀리미터 / Ｓ
구동 속도 (최대.)	3000 밀리미터 / Ｓ
절단의 정확성	0.01 밀리미터
진공 시스템
버큠력	2.2KW AC 380V
진공	납공
유틸리티
힘	2.2KW AC380V
급기	2~5KG/cm2
프로그래밍
프로그램 편집	인라인
기능 편집	라인, 아크, 코이르쿠라, U-곡선
프로그램 저장 매체	HDD
비젼 시스템	손 컬러 CCD
커터 잔류편차 정처없이 돌아다니기	자동차
진공 장치	자동차
작동 모니터
이인디케이터	이인디케이터 머신스테이트
도구 점검	자동 검출 공구수명, 시간 테스팅의 사용
모터는 보호합니다	저전압 방지 기능, 과열, 과부담을 가지고 있습니다
로딩 점검 에 모터	과부담을 가지고 있으시오 그러면 라인은 정상적이고, 낮은 전압 보호 기능입니다
도구 사용 가능 시간	자동 검출 공구수명,
데이터 통계치	다양한 카운팅 방법, 총수를 분리하면서, 보드 모델을 분리합니다
고장 기록	소프트웨어는 자동적으로 기계에 대한 모든 알람 메모리를 기록합니다
3세. 정확도
주축 정확성	0.001 밀리미터
정확성을 줄이기	0.1 밀리미터
IV. 안전성
작업 영역은 보호합니다	네가지 봉인한 보호로
출입문 감지기	(선택적인) 전방 및 후방 안전문 마이크로 스위치 센서
긴급 사태 정지 버튼

기능 설명

X10 줌-인 이미지는 easier&increase의 프로그램을 짜는 것 점설정의 정확도로 만듭니다.

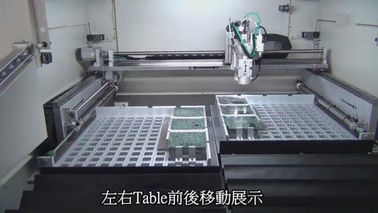

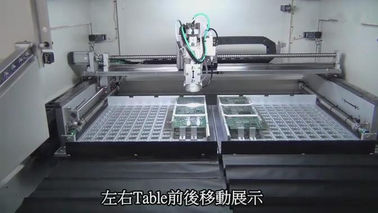

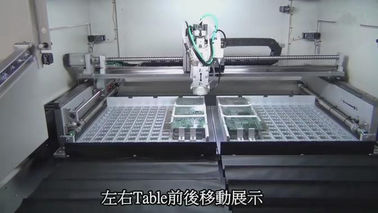

2 미끄럼 테이블은 더 좋은 생산성을 위해 택 타임을 줄이기 위해 동시에 불규칙한 움직임을 제공합니다.
자동차 마크는 system.CCD 이미지를 오프셋시켰습니다 수 있었고 check&simulate 잘리기 전에 불필요한 실수를 감소시키기 위한 경로 또는 라우팅.
로우트왕 약간은 자동적으로 오르고 라우팅 비트의 사용 시간을 연장하기 위해 잘려 그리고 나서 다음 프로그램화된 포인트로 옮깁니다.
안전문 산업 고안.
CCD 이미지 수 있었고 check&simulate 잘리기 전에 불필요한 실수를 감소시키기 위한 경로 또는 라우팅
